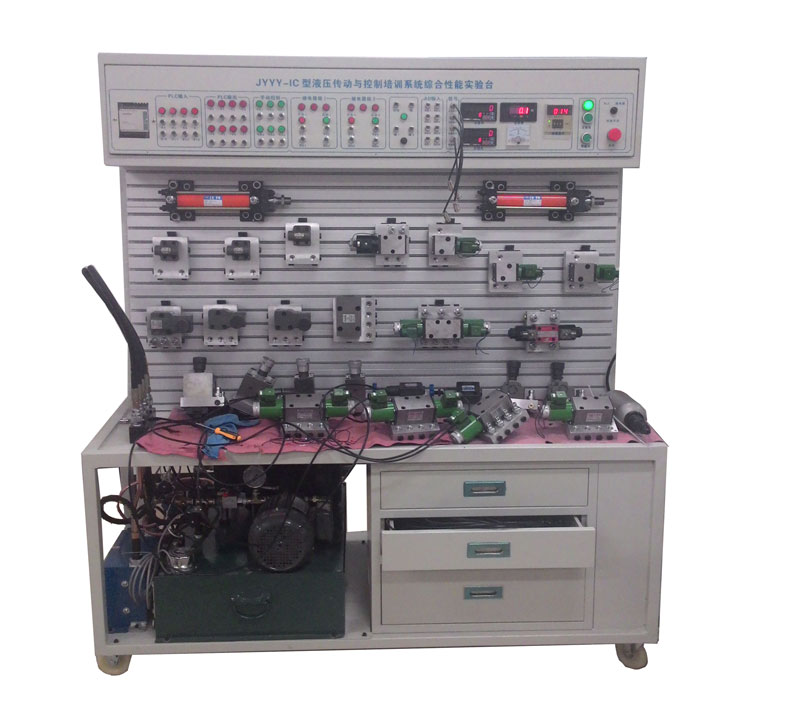

（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）
一、技術參數
限壓式變量葉片泵組：
型號：YBX-16
壓力：6.3MPa
排量：16mL/r
轉速：1450r/min
驅動功率：4KW
電源：220V/380V 50HZ
定量葉片泵組：
型號：YB1-6
壓力：6.3MPa
排量：6mL/rev
轉速：1450r/min
驅動功率：1.5KW
電源：220V/380V 50HZ
冷卻器：
型號：AW0608
壓力：1.4MPa
流量：20L/min
功率：65W
電源：220V
二、實驗項目：
（一）液壓回路功能驗證實驗
1. 壓力控制回路
（1）調壓回路:
a. 單級調壓回路
b. 單級遠程調壓回路
c. 兩級調壓回路
d. 兩級遠程調壓回路
e. 三級調壓回路
f. 雙壓回路
（2）減壓回路
a. 一級減壓回路
b. 二級減壓回路
（3）保壓回路
a. 單向閥保壓回路
b. 液控單向閥保壓回路
c. 換向閥保壓回路
d. 輔助泵保壓回路
（4）卸荷回路
a. 三位四通M型中位機能換向閥卸荷回路
b. 三位四通H型中位機能換向閥卸荷回路
c. 二位二通電磁換向閥卸荷回路
d. 先導式溢流閥卸荷回路
e. 行程閥卸荷回路
f. 壓力控制卸荷雙泵供油回路
g. 電磁閥控制卸荷雙泵供油回路
（5）平衡回路
a. 順序閥平衡回路
b. 液控單向閥平衡回路
c. 單向節流閥平衡回路
d. 液控單向閥和單向節流閥的平衡回路
e. 平衡與保壓回路
f. 液控順序閥平衡回路
（6）緩沖回路
a. 調速閥緩沖回路
b. 溢流閥緩沖回路
2. 速度控制回路
（1）節流調速回路
a. 節流閥進油節流調速回路
b. 調速閥進油節流調速回路
c. 節流閥回油節流調速回路
d. 節流閥旁路節流調速回路
e. 調速閥旁路節流調速回路
f. 單節流閥雙向進油節流調速回路
g. 單節流閥雙向回油節流調速回路
h. 雙節流閥雙向進油節流調速回路
i. 雙節流閥雙向回油節流調速回路
j. 有背壓閥的進油節流調速回路
k. 調速閥回油節流調速回路
（2）增速回路
a. 單向閥控制差動連接增速回路
b . 二位三通電磁換向閥差動連接增速回路
（3）速度變換回路
a. 用行程閥的快慢速換接回路
b. 二位二通電磁閥差動連接速度變換回路
c. 二位三通電磁閥差動連接速度變換回路
d. 調速閥串聯速度變換回路
e. 調閥并聯進油控制速度變換回路
f. 調速閥并聯回油控制速度變換回路
g. 雙向速度變換回路
h. 進油控制速度變換回路
i. 回油控制速度變換回路①
j. 快慢速轉換回路
k. 回油控制速度變換回路②
3. 方向控制回路
（1）換向回路
a. 二位四通電磁閥控制連續往復運動回路
b. 三位四通電磁閥控制連續往復運動回路
（2）鎖緊回路
a. 三位四通電磁換向閥O型中位機能鎖緊回路
b. 三位四通電磁換向閥M型中位機能鎖緊回路
c. 單向閥鎖緊回路
d. 液控單向閥鎖緊回路
4. 多缸控制回路
（1）順序動作回路
a. 壓力繼電器控制順序動作回路
b. 單順序閥控制順序動作回路
c. 行程開關控制順序動作回路
d. 行程閥控制順序動作回路
e. 雙順序閥控制順序動作回路
f. 順序閥與行程開關聯合控制順序動作回路
g. 壓力繼電器與行程開關聯合控制順序動作回路
（2）同步動作控制回路
a. 調速閥出油節流同步回路
b. 調速閥進油節流同步回路
c. 進油節流雙向同步回路
d. 回油節流雙向同步回路
（三）液壓元件性能實驗
1. 液壓泵靜態動態特性實驗：
2. 溢流閥靜態動態性能實驗
3. 流量閥靜態特性實驗
a. 節流閥穩態流量—壓力特性
b. 調速閥穩態流量—壓力特性
（四）液壓回路性能實驗
1. 節流調速回路性能實驗
a. 節流閥進油節流調速回路速度—負載特性
b. 節流閥旁路節流調速回路速度—負載特性
c. 調速閥進油節流調速回路速度—負載特性
（五）比例閥控伺服缸位移閉環控制實驗
（六）伺服閥控伺服缸位移閉環控制實驗
三、實驗臺配置
液壓元器件配置
|
序號 |
名 稱 |
型號 |
數量 |
備 注 |
|
1 |
雙作用單出桿油缸 |
HOB32*150LA |
2件 |
嘉國教儀 |
|
2 |
卸荷式調壓總閥 |
YC-10 |
1件 |
嘉國教儀 |
|
3
|
先導式溢流閥 |
Y-10B |
1件 |
廣研所 |
|
Y-25B |
1件 |
|||
|
4 |
直動式溢流閥 |
DG-02 |
2件 |
主閥 |
|
5 |
遠程調壓閥 |
YF-B8H1-S |
2件 |
上海東方 |
|
6 |
先導式減壓閥 |
J-10B |
1件 |
廣研所 |
|
7 |
順序閥 |
X-25B |
2件 |
廣研所 |
|
8 |
壓力繼電器 |
EYX15-5 |
1件 |
德克瑪 |
|
9 |
節流閥 |
L-10B |
2件 |
廣研所 |
|
10 |
調速閥 |
T-10B |
2件 |
廣研所 |
|
11 |
單向閥 |
I-10B |
3件 |
廣研所 |
|
12 |
液控單向閥 |
IY-25B |
1件 |
廣研所 |
|
13 |
二位二通行程換向閥 |
22C-25B |
1件 |
廣研所 |
|
14 |
二位二通電磁換向閥 |
22E2-25BH |
1件 |
廣研所 |
|
22E2-25B |
2件 |
|||
|
15 |
二位三通電磁換向閥 |
23E2-25B |
1件 |
廣研所 |
|
16 |
二位四通電磁換向閥 |
24E2-25B |
2件 |
廣研所 |
|
17 |
三位四通電磁換向閥 |
34E2-25B |
2件 |
廣研所 |
|
34E2-25BH |
1件 |
|||
|
DSG-01-3C60 |
1件 |
德克瑪 |
||
|
18 |
液控順序閥 |
XY-25B |
1個 |
廣研所 |
|
19 |
量筒 |
JY-YL |
1件 |
嘉國教儀 |
|
20 |
快換接頭 |
JY -KJ |
40套 |
嘉國教儀 |
|
21 |
快換接頭(單頭) |
JY -DT |
76個 |
嘉國教儀 |
|
22 |
螺紋接頭 |
JY -JT |
30個 |
嘉國教儀 |
|
23 |
管用直通接頭 |
JY -ZT |
16個 |
山東魯盾 |
|
24 |
管用直角接頭 |
JY -GZ |
16個 |
山東魯盾 |
|
25 |
聚氨酯高壓油管 |
XPUΦ8-1 |
16根 |
山東魯盾 |
|
26 |
三通接頭 |
JY -SF3 |
6個 |
嘉國教儀 |
|
27 |
四通接頭 |
JY -SF4 |
2個 |
嘉國教儀 |
|
28 |
快換連接底板 |
JY -KD |
36個 |
嘉國教儀 |
|
29 |
油路板 |
JY -YLB |
28個 |
嘉國教儀 |
|
30 |
油缸底板 |
JY -DB |
2個 |
嘉國教儀 |
|
31 |
頂缸座 |
JY -GZ |
1個 |
嘉國教儀 |
|
32 |
壓力表 |
YTN60 |
2個 |
紅旗儀表 |
|
33 |
鋼架鋁合金T型槽面板 |
JY -ZT |
1個 |
嘉國教儀 |
|
34 |
泵站 |
JY -YZ |
1個 |
含:變量葉片泵電機組合,定量葉片泵電機組合,吸油過濾器，空氣過濾器，液位計，溫度傳感器，油溫冷卻循環系統 |
|
35 |
比例換向閥配放大板 |
4WRE6E8-10B/24Z4/M |
1套 |
北京華德 |
|
36 |
比例伺服閥配放大器 |
TDY6 |
1套 |
北京機床所 |
常用工具及易損件
|
序號 |
名 稱 |
型號 |
數量 |
備 注 |
|
1 |
密封膠帶 |
|
2卷 |
|
|
2 |
密封圈 |
|
1組 |
|
|
3 |
6"活動扳手 |
|
1個 |
|
|
4 |
19-22開口扳手 |
|
1個 |
|
|
5 |
22-24開口扳手 |
|
1個 |
|
|
6 |
24-27開口扳手 |
|
1個 |
|
|
7 |
3mm內六角扳手 |
|
1個 |
|
|
8 |
5mm內六角扳手 |
|
1個 |
|
|
9 |
6mm內六角扳手 |
|
1個 |
|
|
10 |
6"內卡環鉗 |
|
1個 |
|
|
11 |
6"外卡環鉗 |
|
1個 |
|
|
12 |
十字起 |
|
1把 |
|
|
13 |
一字起 |
|
1把 |
|
|
14 |
元件存放盆 |
|
3個 |
|
|
15 |
漏斗 |
|
1個 |
|
|
16 |
46"抗磨液壓油 |
50kg |
|
電器配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
備 注 |
|
1 |
可編程控制器 |
FX1S-20MR-001 |
1 |
三菱電機 |
|
2 |
手編器 |
FX-20P |
1 |
1[選配] |
|
3 |
PLC編程電纜 |
SC-09 |
1 |
三菱電機 |
|
4 |
PLC編程軟件 |
|
1 |
|
|
5 |
繼電器 |
MY4NJ |
6 |
歐姆龍 |
|
6 |
接近開關 |
TX-SN5C-NPN |
4 |
臺灣北崎電氣 |
|
7 |
霍爾元件 |
TX-12N4C-NPN |
1 |
|
|
8 |
三相KW表 |
DK3-DV05 |
1 |
|
|
9 |
三相功率變送器 |
DT33S-W3.3KW |
1 |
|
|
10 |
開關電源 |
S200-24 |
1 |
上海任重儀表有限公司 |
|
11 |
開關電源 |
12V/55A |
1 |
|
|
12 |
變壓器 |
TK500 |
1 |
長沙麓山變壓器總廠 |
|
13 |
變壓器 |
TK35/24 |
1 |
長沙麓山變壓器總廠 |
|
14 |
空氣開關 |
DZ47-16A |
1 |
施乃特電器有限公司 |
|
15 |
保險 |
RT18-32 |
3 |
|
|
16 |
交流接觸器 |
[JZC1-44/36V] |
7 |
中國民揚電器集團 |
|
17 |
航空插 |
XS12/2P |
16 |
邁峰儀表接插件廠 |
|
18 |
航空插 |
XS12/3P |
11 |
|
|
19 |
航空插 |
XS12/4P |
8 |
|
|
20 |
航空插 |
XS16/4P |
1 |
|
|
21 |
紅燈按扭 |
ZB2-BWB41C |
1 |
施耐德電氣 |
|
22 |
綠燈按扭 |
ZB2-BW31C |
8 |
|
|
23 |
紅燈按扭 |
ZB2-BWB42C |
4 |
|
|
24 |
黃燈按扭 |
ZB2-BWB51C |
6 |
|
|
25 |
轉換按扭 |
PBC[Y090]LYA7 |
1 |
上海臺博電器有限公司 |
|
26 |
方型按扭 |
LAS1J-22Z |
1 |
淅江紅波按扭制造有限公司 |
|
27 |
電壓表 |
85C-V30V |
1 |
凱達利儀表有限公司 |
|
28 |
電流表 |
85C-A20A |
1 |
|
|
29 |
指示燈 |
NHC-24V |
4 |
上海馮事達電氣有限公司 |
|
30 |
接線端子 |
1534 |
2 |
嘉國教儀 |
|
31 |
數顯轉速板 |
|
1 |
嘉國教儀 |
|
32 |
數顯溫度板 |
|
1 |
|
|
33 |
液壓臺軟件 |
|
1 |
|
|
34 |
轉換模塊 |
|
1 |
嘉國教儀 |
|
35 |
壓力傳感器 |
PGS20S-10mpa |
3 |
北崎電氣有限公司 |
|
36 |
渦輪流量傳感器 |
LWGY-10 |
1 |
|
|
37 |
位移傳感器 |
WYDC160L |
1 |
合肥高創傳感器有限公司 |
|
38 |
數據采集卡 |
PCI8310 |
1 |
中泰研創科技有限公司 |
|
39 |
AD卡 |
|
1 |
|
|
40 |
信號轉換板 |
|
1 |
