- JYYY-IC智能型液壓傳動實驗臺
- JYJD-A型機電液氣一體化綜合實驗臺
通過微信聯絡
（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）
（可選透明液壓氣動元件）

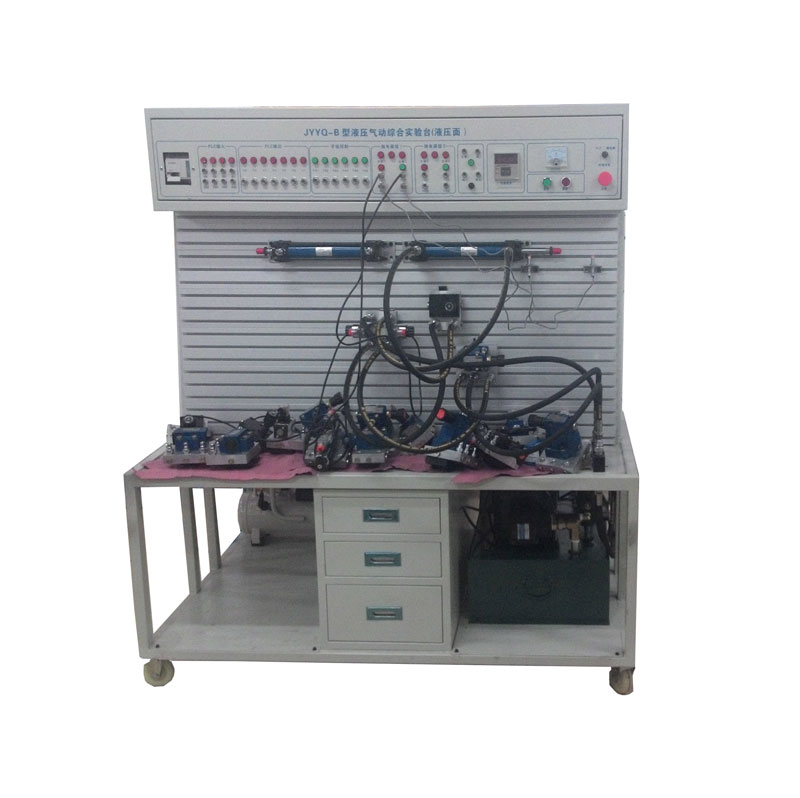

該實驗臺是根據《液壓氣動傳動》、《氣動控制技術》等通用教材設計而成，集可編程控制器和各種氣動元件模塊，液壓元件模塊為一體，除可進行常規的氣動、液壓基本控制回路實驗外，還可進行液壓，氣動組合應用實驗及液壓、氣動技術課程設計。實驗臺采用PLC控制方式和繼電器控制兩種方式，使學生在掌握傳統的繼電器控制之外，學習PLC編程控制，并具備PLC控制與計算機通訊以及在線調試等實驗功能，其完美結合了氣液技術和電氣PLC控制技術，適用電工、機電一體化等專業實訓考核。
一、性能與特點
1、實驗臺采用立式雙面臺設計，電氣控制為上置式安排。A面為實閥演示實驗，B面為氣動綜合實驗。
2、控制面板為A.B面單獨控制，每面都配有PLC和継電器兩種控制，電氣系統為獨立控制模式，互不干擾，并采用安全24V電壓。
3、液壓實驗臺設置了系統油溫上升顯示和系統壓力卸荷手動控制；
4、液壓實驗臺元件采用工業用實物閥體，可以達到實際現場操作的目的。
5、液壓系統在工作中壓力不大于6.3Mpa的條件下，液壓元件無漏油現象。
6、液壓站配置有流量控制閥，可根據要求調整所需導流的流量。
7、氣動實驗臺氣源采用無油靜音空氣壓縮機提供，具有噪聲低（65db）的特點，氣體無油無味，清潔干燥。
8、操作臺采用T型鋁合金型材制作，配合特殊設計的元件模塊，可以隨意地組合搭接各種實驗回路；
二、實驗內容
A面液壓實驗臺
1、二十種液壓回路組態畫面演示及控制實驗：提供20種液壓回路的演示與控制，能在計算機里控制實驗回路的動作，并能清晰看到用不同顏色演示液壓回路油路的原理，使學生更直觀地學習和了解實驗內容。
（1）節流閥換接回路 （帶仿真軟件）
（2）節流閥控制的同步回路 （帶仿真軟件）
（3）進油節流調速回路 （帶仿真軟件）
（4）兩級調壓回路 （帶仿真軟件）
（5）旁路節流調速回路 （帶仿真軟件）
（6）三位四通換向回路 （帶仿真軟件）
（7）順序閥控制的順序回路 （帶仿真軟件）
（8）壓力繼電器控制順序回路 （帶仿真軟件）
（9）蓄能器保壓回路 （帶仿真軟件）
（10）接近開關控制順序回路 （帶仿真軟件）
（11）差動回路 （帶仿真軟件）
（12）二位四通換向回路 （帶仿真軟件）
（13）電磁換向閥的卸壓回路 （帶仿真軟件）
（14）隔離壓力波動的穩壓回路 （帶仿真軟件）
（15）回油節流調速回路 （帶仿真軟件）
（16）節流閥控制雙程同步回路 （帶仿真軟件）
（17）快慢速切換回路 （帶仿真軟件）
（18）平衡回路 （帶仿真軟件）
（19）液控單向閥鎖緊回路 （帶仿真軟件）
（20）液控單向閥保壓回路 （帶仿真軟件）
2、液壓傳動基本回路實驗（可組合三項九大類50種）
（1）壓力控制回路
①限壓回路
a溢流閥壓力調定回路； b溢流閥單級遠程調壓回路；
c溢流閥限制低壓回路；（平衡回路）
②變壓回路
a一級減壓回路 b二級減壓回路
③卸荷回路
a三位四通換向閥的卸荷回路 b卸荷閥的卸荷回路
c二位二通閥卸荷回路 d溢流閥卸荷回路
④穩壓回路
a蓄能器穩壓回路 b液控單向閥保壓回路
⑤卸壓回路
a節流閥卸壓回路 b順序閥的泄壓回路
（2）速度控制回路
⑥ 調速回路
a進油節流調速回路 b回油節流調速回路
c旁路節流調速回路 d調速閥控制調速回路
e差動連接增速回路 f蓄能器增速回路
g用電磁閥和調速閥的減速回路
h調速閥節流調并聯的二次進給回路
I調速閥節流調串聯的二次進給回路
j差動全壓換接回路 k二位三通控制的差動回路
l三位四通控制的差動回路 m二次進給工作回路
n三次進給工作回路 o差動工作換接回路
⑦ 同步回路
a節流閥控制的同步回路 b液壓缸串聯同步回路
c調速閥控制的同步回路 d雙缸同步回路
（3）方向控制回路
⑧ 換向回路
a換向閥控制換向回路 b壓力控制順序動作回路
c順序閥控制順序回路
d二位四通閥，接近開關控制的順序回路
e壓力繼電器控制的順序回路 h單向閥控制順序動作回路
⑨ 鎖緊回路
a用換向閥鎖緊回路 b液控單向閥鎖緊回路
c單向閥鎖緊回路
B面氣動實驗臺
1、氣動基本回路實驗
1.1、單作用氣缸回路； 1.2、雙作用氣缸換向回路；
1.3、作用氣缸調速回路； 1.4、雙作用氣缸單向調速回路；
1.5、雙作用氣缸雙向調速回路； 1.6、速度控制回路；
1.7、差動回路； 1.8、速度換接回路；
1.9、二次壓力控制回路； 1.10、差壓回路；
1.11、單缸一次自動往返回路； 1.12、單缸連續自動往返復控制回路；
1.13、雙缸順序動作回路； 1.14、多氣缸順序作用回路；
1.15、雙缸同步動作回路； 1.16、快速排氣閥作用回路；
1.17、或門型梭閥應用回路； 1.18、多點同時控制回路
1.19、緩沖回路 1.20、計數回路
1.21、延時回路 1.22、過載保護回路
1.23、互鎖回路
2、仿真軟件控制實驗回路
2.1、差動回路；
2.2、單作用氣缸調速回路；
2.3、單作用氣缸換向回路；
2.4、調壓回路；
2.5、高低壓控制回路；
2.6、緩沖回路；
2.7、兩點同時控制回路；
2.8、雙缸順序動作回路；
2.9、雙作用氣缸換向回路；
2.10、雙作用氣缸雙向調速回路；
可編程控制器（PLC）電氣控制實驗，機電液一體化控制實驗
1）PLC的指令編程，梯形圖編程的學習；
2）PLC編程軟件的學習及使用；
3）PLC與計算機的通訊，在線調試、監控；
4）PLC在液壓、氣壓傳動控制中的應用以及控制方案的優化。
三、技術參數
A面液壓實驗臺
1、主要參數
電機：M3P4H523 功率： 2.2KW 轉速： 1420r/Min 電壓：380V
泵： FA-11B 額定排量： 11ml/rev 額定壓力：7MPa
B面氣動實驗臺
1、主要參數
壓縮機排氣量：0.024m3/min 噪聲：<50db(靜音)
電機功率：175W 電壓：220V 轉速：2860r/min
容積:45L
四、配置清單
A面液壓實驗臺
|
序號 |
名稱 |
規格型號 |
數量 |
廠 家 |
備 注 |
|
液壓站 |
|||||
|
1 |
電機 |
M3P4H523 |
1 |
捷佳 |
|
|
2 |
定量葉片泵 |
PV2R1-10FR-R-L |
1 |
朝田液壓 |
|
|
3 |
電磁溢流閥 |
DBW10A-1-30B/315G24Z5L |
1 |
北京華德 |
|
|
4 |
節流閥 |
DVP16-1-315 |
1 |
北京華德 |
|
|
5 |
油箱 |
|
1 |
嘉國教儀 |
|
|
6 |
油位指示計 |
YWZ-150 |
1 |
浙江東甌 |
|
|
7 |
吸油濾油器 |
WU-250×180 |
2 |
浙江金洋 |
|
|
8 |
空氣濾清器 |
EF2-32 |
1 |
浙江金洋 |
|
|
9 |
液壓油 |
|
1 |
中石化 |
|
|
液壓控制元件 |
|||||
|
18 |
液壓缸 |
M0B60/32/200LB |
2 |
天奧液壓 |
|
|
20 |
三位四通電磁換向閥 |
4WE10E20B/AG24 |
1 |
北京華德 |
|
|
21 |
三位四通電磁換向閥 |
4WE10G20B/AG24 |
1 |
北京華德 |
|
|
22 |
二位四通電磁換向閥 |
4WE10C20B/AG24 |
2 |
北京華德 |
|
|
23 |
二位三通電磁換向閥 |
3WE10A20B/AG24 |
2 |
北京華德 |
|
|
24 |
三位四通手動換向閥 |
4WMM10E30B/F |
1 |
北京華德 |
|
|
25 |
先導溢流閥 |
DB10-1-30/100Y |
1 |
北京華德 |
|
|
26 |
直動溢流閥 |
DBDH10P10B/10 |
2 |
北京華德 |
|
|
27 |
先導順序閥 |
DZ10-1-30/100Y |
2 |
北京華德 |
|
|
28 |
先導減壓閥 |
DR10-1-30/210Y |
2 |
北京華德 |
|
|
29 |
二通流量控制閥 |
2FRM10-21B/25L |
1 |
北京華德 |
|
|
30 |
節流閥 |
DVP16-1-315 |
2 |
北京華德 |
|
|
31 |
液控單向閥 |
SV10PB2-30B |
2 |
北京華德 |
|
|
32 |
單向閥 |
S10A52B |
2 |
北京華德 |
|
|
33 |
壓力繼電器 |
HED4XP15B/35MPa-L245 |
2 |
北京華德 |
|
|
測控元器件 |
|||||
|
42 |
PLC編程器 |
FX1S-20MR |
1 |
三菱 |
|
|
43 |
PLC通訊電纜 |
|
1 |
三菱 |
|
|
53 |
溫控儀 |
XMTD-2001 |
1 |
上海德兆 |
|
|
54 |
熱電藕 |
MT-PE00 |
1 |
上海德兆 |
|
|
55 |
加熱管 |
3KW |
1 |
湖南長沙 |
|
|
56 |
接近開關 |
LJ12A3-4-Z/BX |
4 |
長豐電子 |
|
|
57 |
三相漏電保護開關 |
DZ47LE |
1 |
德力西 |
C20 |
|
58 |
塑料外殼式斷路器 |
DZ108-20 |
2 |
德力西 |
10A |
|
59 |
交流接觸器 |
CJ20-25 |
2 |
德力西 |
20A |
|
60 |
緊停按鈕 |
LAY50-11Z |
1 |
上海雙科 |
|
|
61 |
自鎖帶燈按鈕 |
LAY50-11DT/24V |
9 |
上海雙科 |
|
|
62 |
自鎖帶燈按鈕 |
LAY50-11DT/22V |
1 |
上海雙科 |
|
|
63 |
普通按鈕 |
LAY50-11 |
12 |
上海雙科 |
|
|
64 |
中間繼電器 |
HH54P |
9 |
前進電器 |
DC24V |
|
65 |
單極斷路器 |
DZ47-63 |
1 |
德力西 |
C6 |
|
66 |
單極斷路器 |
DZ47-63 |
1 |
德力西 |
C5 |
|
67 |
單極斷路器 |
DZ47-63 |
2 |
德力西 |
C3 |
|
68 |
單極斷路器 |
DZ47-63 |
7 |
德力西 |
C1 |
|
69 |
小型繼電器 |
JZC-23F-24VDC |
10 |
前進電器 |
|
|
70 |
兩檔旋鈕 |
LAY50-11X2 |
2 |
上海雙科 |
|
|
71 |
信號燈 |
NXD-211 |
10 |
上海雙科 |
DC24V |
|
72 |
開關電源 |
HS-150-24V |
1 |
上海明緯 |
|
|
73 |
二極管 |
ZN4007 |
16 |
海特電子 |
200V |
|
74 |
三極管 |
Q013 |
10 |
海特電子 |
|
|
75 |
電器控制模塊 |
|
1 |
嘉國教儀 |
|
|
80 |
電腦桌 |
|
1 |
嘉國教儀 |
|
|
文檔資料與軟件 |
|||||
|
84 |
PLC編程軟件 |
|
1 |
三菱 |
|
|
85 |
仿真控制軟件 |
|
1 |
嘉國教儀 |
|
|
87 |
PLC編程手冊 |
|
1 |
三菱 |
|
|
95 |
實驗指導書 |
|
1 |
嘉國教儀 |
|
|
輔助元件 |
|||||
|
96 |
三通接頭 |
M16×1.5 |
6 |
嘉國教儀 |
|
|
97 |
三通接頭 |
M16×1.5 |
5 |
嘉國教儀 |
|
|
98 |
耐壓膠管 |
31.5Mpa |
20 |
上海液壓件廠 |
|
|
99 |
壓力表 |
Y60 |
4 |
紅旗儀表 |
40MPa |
|
100 |
液壓閥過渡集成塊 |
|
17 |
嘉國教儀 |
|
|
配套工具 |
|||||
|
102 |
內六角扳手（加長） |
|
1 |
上海 |
|
|
103 |
活動扳手 |
10，， |
1 |
上海 |
|
|
104 |
活動扳手 |
12，， |
1 |
上海 |
|
|
105 |
活動扳手 |
15，， |
1 |
上海 |
|
|
106 |
開口扳手 |
5-6 |
1 |
上海 |
|
|
107 |
開口扳手 |
8-10 |
1 |
上海 |
|
|
109 |
開口扳手 |
12-14 |
1 |
上海 |
|
|
110 |
開口扳手 |
17-19 |
1 |
上海 |
|
|
111 |
開口扳手 |
22-24 |
1 |
上海 |
|
|
112 |
內卡環鉗 |
|
1 |
上海 |
|
|
113 |
一字起 |
8，，/4，， |
各1 |
上海 |
|
|
114 |
十字起 |
8，，/4，， |
各1 |
上海 |
|
|
115 |
螺塞 |
M12×1.5 |
10 |
上海 |
|
|
116 |
組合墊 |
φ12 |
10 |
寧波 |
|
|
117 |
自鎖按鈕 |
|
2 |
上海 |
|
|
118 |
快速接頭 |
M27×1.5 |
2 |
嘉國教儀 |
|
|
119 |
工具盒 |
|
1 |
上海 |
|
|
120 |
防塵罩 |
|
1 |
嘉國教儀 |
|
|
易損件 |
|||||
|
121 |
O型圈 |
φ27×2.4 |
20 |
寧波 |
|
|
122 |
O型圈 |
φ14×2.4 |
10 |
寧波 |
|
|
123 |
O型圈 |
φ12×2.4 |
10 |
寧波 |
|
|
124 |
信號燈 |
φ10 |
2 |
上海雙科 |
24V |
|
125 |
按鈕開關 |
LAY50-11DT |
2 |
上海雙科 |
24V |
|
126 |
壓力表 |
Y60-2.5MPa |
1 |
紅旗儀表 |
|
B面氣動實驗臺
|
部件名稱 |
元件名稱 |
型號 |
數量 |
生產廠家 |
|
氣動執行 元件 |
氣體三聯件 |
AC-200 |
1 |
亞德客 |
|
雙作用單出桿氣缸 （帶磁性開關） |
MAL-CM25X100-LB |
3 |
亞德客 |
|
|
單作用單出桿氣缸 |
MSAL-CM25X100-LB |
1 |
亞德客 |
|
|
電氣控制 元件 |
雙電控三位五通換向閥 |
4V230C-06-DC24V |
1 |
亞德客 |
|
雙電控三位五通換向閥 |
4V230P-06-DC24V |
1 |
亞德客 |
|
|
雙電控二位五通換向閥 |
4V220-06-DC24V |
3 |
亞德客 |
|
|
單電控二位五通換向閥 |
4V210-06-DC24V |
3 |
亞德客 |
|
|
單電控二位三通換向閥 |
3V210-06-DC24V |
2 |
亞德客 |
|
|
單電控二位二通換向閥 |
2V025-06 |
2 |
亞德客 |
|
|
氣動控制 元件 |
雙氣控二位五通換向閥 |
4A220-06 |
6 |
亞德客 |
|
單氣控二位五通換向閥 |
4A210-06 |
1 |
亞德客 |
|
|
單氣控二位三通換向閥 |
3A210-06-N |
1 |
亞德客 |
|
|
調壓閥 |
AR2000 |
1 |
亞德客 |
|
|
梭閥 |
VR1220-02 |
2 |
亞德客 |
|
|
快速排氣閥 |
QE-03 |
2 |
亞德客 |
|
|
單向節流閥 |
ASC100-06 |
10 |
亞德客 |
|
|
單向閥 |
VCO2 G1/4 |
4 |
亞德客 |
|
|
手動控制與機械控制元件 |
手動控制二位三通換向閥 |
3L210-06 |
2 |
亞德客 |
|
行程控制二位三通換向閥 |
S3L-06 |
5 |
亞德客 |
|
|
二位三通按鈕 |
S3B-06 |
2 |
亞德客 |
|
|
氣動輔助 元件 |
行程開關 |
ME8108 |
4 |
上海 |
|
快換接頭 |
APC6-02 |
1 |
亞德客 |
|
|
APC6-01 |
132 |
亞德客 |
||
|
APC6-02 |
2 |
亞德客 |
||
|
消音器 |
BSCB-01 |
36 |
亞德客 |
|
|
進口塑料管 |
|
30米 |
亞德客 |
|
|
氣動輔助 元件 |
配氣接頭板 |
鋁合金10通道 |
2 |
|
|
氣電繼電器 |
VR3200-01 |
2 |
|
|
|
電控元件 |
PLC |
FX1N-24MR |
1 |
三菱 |
|
通訊電纜 |
SC-09 |
1 |
三菱 |
|
|
附件 |
金屬實驗操作臺 |
單面(帶T型鋁合金)型)材組) |
1 |
|
|
電氣操作模板 |
|
1 |
|
|
|
元件盒 |
|
2 |
|
|
|
氣泵 |
靜音空氣壓縮機 |
HX750A-1 |
